Elcaset - die Alternative aus dem Fernen Osten

Bei einer Produktpräsentation Mitte April in Japan wurde eine neue Audio-Kassette, genannt Elcaset, vorgestellt. Noch eine Kassette, wird jedermann sofort sagen. Doch gemach, diese Kassette ist anders als die anderen.
Spontan ist eine große Ähnlichkeit mit der von der BASF und Studer für den professionellen Markt propagierten Unisette (vgl. Heft 15/74, S. 567) festzustellen. Die neue Kassette wurde von den drei Firmen Matsushita, Sony und Teac entwickelt, wobei auch die Firmen Aiwa und JVC dieses System übernehmen wollen. Die Neue hat eine echte Chance, Liebhaber auch bei den eingeschworenen Spulentonbandfans zu finden. "Studioqualität" ist eben mit der Compact-Cassette nur bedingt und auch nur mit großen Anstrengungen möglich. Die Elcaset mit ihrem 6,3 mm breiten (Normal-)Tonband und der doppelten Geschwindigkeit von 9.5 cm/s hat mehr Möglichkeiten. Bei Verwendung von CrO2-Bändern müßte so der Frequenzgang semiprofessioneller Tonbandmaschinen bei 19 cm/s zu erreichen sein.
Die neue Kassette mit den Abmessungen 152 mm x 106 mm x 18 mm in der Konfektionierung von Sony zeigt Bild 1.
Sony Elcaset
Bild 1. Die Elcaset, konfektioniert von Sony

Das Elcaset-System vereinigt in sich den Bedienungskomfort der Compact-Cassette mit der Wiedergabequalität des Spulentonbandgerätes. Außerdem hat es folgende hervorstechenden Merkmale:

  1. Großer Dynamikbereich dank der Tonbandbreite von 6,3 mm und der Bandgeschwindigkeit von 9,5 cm/s.
  2. Exakter Bandtransport: Für den Kopfkontakt wird das Band aus dem Kassettengehäuse herausgeführt, so daß die Genauigkeit der Kassettenkonstruktion auf den Bandlauf keinen Einfluß hat.
  3. Die Bandspuren sind - entsprechend der Compact-Cassette - Mono/Stereo-kompatibel.
  4. Eine unabhängige Steuerspur ist vorgesehen (z. B. für Synchronisierimpulse bei Film- und Dia Vertonung).
  5. Spezielle Aussparungen im Gehäuse erlauben die automatische Umschaltung der Vormagnetisierung und Entzerrung - zur Anpassung an drei standardisierte Bandtypen.

Schnell wie die Japaner nun einmal sind, gibt es für Japan schon die ersten beiden L-Kassettengeräte, die beiden Typen EL-5 und EL-7 (Bild 2) von Sony. Beide haben ein eingebautes Dolbysystem und getrennte Regler für Mikrofon- und Hochpegeleingänge und arbeiten mit zwei Spuren. Das EL-7 hat ein Drei-Motoren-Laufwerk und verfügt durch drei Magnetköpfe über Hinterbandkontrolle. Als Übertragungsbereich wird 25 Hz...22 000 Hz mit Zwei-Schichten-Tonband angegeben, die Gleichlaufschwankungen betragen maximal 0,04 %. Für das Gerät EL-5 wird ein Übertragungsbereich von 25 Hz...20 000 Hz und Gleichlaufschwankungen von maximal 0.06 % genannt.

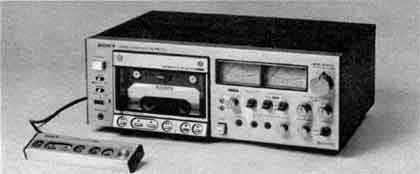

SONY EL-7 Bild 2. Das Elcaset-Deck EL-7 hat ein Drei-Motoren-Laufwerk und getrennte Tonköpfe für Aufnahme und Wiedergabe
Bild 3 zeigt die Maßzeichnungen der Elcaset im Vergleich zur Compact-Cassette. Die Tabelle stellt die Eigenschaften der drei Systeme - Compact-Cassette. Elcaset und offene Spule - gegenüber.

Kg.


Abmessungen Compact Cassette Abmessungen Elcaset
Bild 3. Die Maßzeichnungen (1:2) zeigen die Unterschiede zwischen der Compact-Cassette (links) und der Elcaset (rechts)

Vergleich der drei Systeme Compact-Cassette, Elcaset und offene Spule


  Compact-Cassette Elcaset offene Spule
Abmessungen in mm 102 x 64 x 12 152 x 106 x 18 178 Ø x 14
Bandgeschwindigkeit 4,76 cm/s 9,5 cm/s 19 cm/s
Band
  Breite
  Dicke
3,81 mm
0,012 mm (C 90)
6,3 mm
0,013 mm (LC 90)
6,3 mm
0.038 mm
automatische Erkennung Schutz vor unbeabsichtigtem Löschen
automatische Bandwahl
automat. Dolbywahl

Startpunktfindung möglich automatisch möglich möglich
Kompatibilität Mono/Stereo ja ja nein
Bandwechsel an jeder Bandstelle möglich
mit einer Hand möglich
Ohne komplettes Umspulen nicht möglich,
beide Hände sind nötig

aus: FUNKSCHAU Heft 12/13 1976 Seite 514.

Herzlichen Dank an die Funkschau für die Erlaubnis, diesen Artikel hier zu veröffentlichen.
